1mm ポゴピンのサプライヤーとして、お客様から 1mm ポゴピンと通常のピンの違いについてのお問い合わせをよく受けます。このブログ投稿では、1 mm ポゴ ピンの独自の機能と利点を強調しながら、主な違いを詳しく説明します。
物理的構造
最も明らかな違いは物理的な構造にあります。通常のピンは、通常、銅や真鍮など、長さと直径が固定された単純な真っ直ぐな導電性材料です。通常、これは硬く、柔軟性が組み込まれていません。

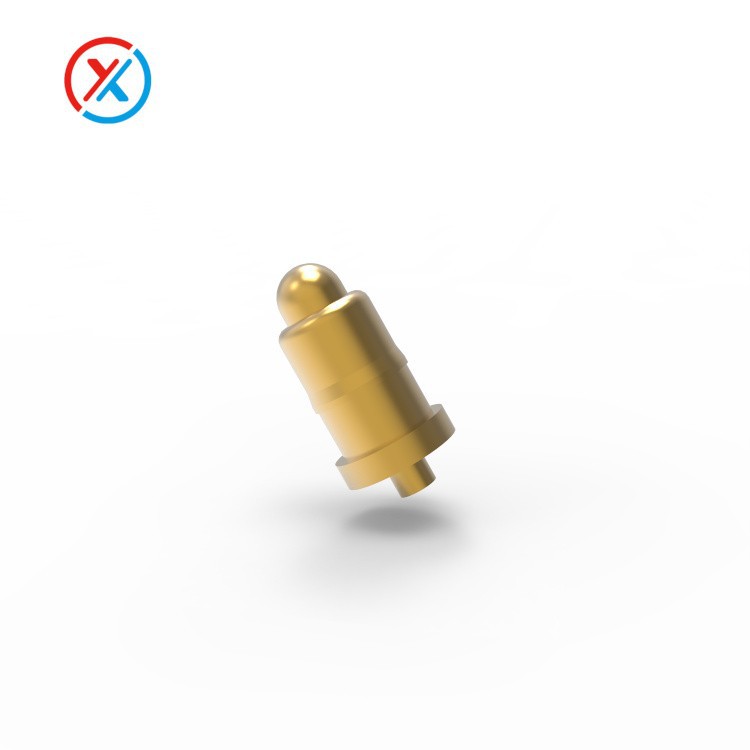

一方、1mmポゴピンはより複雑な構造になっています。プランジャー、スプリング、バレルの 3 つの主要部品で構成されています。プランジャーは、合わせ面に接触するピンの先端です。スプリングはバレル内に収容されており、プランジャーが伸縮するのに必要な力を提供します。この設計により、1mm ポゴピンはある程度の柔軟性と自動調整が可能になります。表面に接触するとスプリングが圧縮され、合わせ面や位置合わせにわずかな変化があっても、安定した信頼性の高い電気接続が確保されます。
電気的性能
電気的性能の点では、1mm ポゴ ピンには通常のピンに比べていくつかの利点があります。
接触抵抗
接触抵抗は電気接続における重要な要素です。接触抵抗が低いということは、電力損失が少なく、電気伝達がより効率的であることを意味します。通常のピンは、特に嵌合面が完全に滑らかではない場合や酸化している場合、接触抵抗が比較的高くなることがあります。 1mm ポゴピンはバネ仕掛けの設計で、合わせ面との一貫したしっかりとした接触を維持できます。これにより接触抵抗が低減され、より安定した電気接続が確保されます。たとえば、高速データ伝送アプリケーションでは、信号の減衰を防ぎ、正確なデータ転送を保証するために、低い接触抵抗が不可欠です。
電流 - 容量
1mm ポゴピンは、さまざまな電流レベルに対応できるように設計できます。いくつかの3A電流ポゴピン比較的高い電流を流すように特別に設計されています。ポゴピンの設計により、プランジャーと合わせ面の間の接触面積が大きくなり、より効果的に熱を放散できます。対照的に、通常のピンは、特にサイズが小さい場合、電流容量の点で制限がある場合があります。通常のピンに大電流が流れると過熱し、ピンや接続されているコンポーネントが損傷する可能性があります。
耐久性と信頼性
耐久性と信頼性は、あらゆる電気コンポーネントにおいて重要な考慮事項です。
耐摩耗性
1mm ポゴピンのバネ仕掛けの設計により、通常のピンと比べて耐摩耗性が優れています。通常のピンは、ソケットへの抜き差しを繰り返したり、表面に接触したりすると、先端が磨耗することがあります。これにより、時間の経過とともに接続品質が低下する可能性があります。ただし、1mm ポゴ ピンは、多数の嵌合サイクルに耐えることができます。スプリングによりプランジャーはスムーズかつ均一に動くことができるため、接触面の応力が軽減され、摩耗が最小限に抑えられます。
耐衝撃性と耐振動性
衝撃や振動が加わる用途では、1mm ポゴピンは通常のピンよりも信頼性が高くなります。ポゴピンのスプリングが緩衝材として機能し、衝撃や振動エネルギーを吸収します。これにより、過酷な環境でも電気接続が安定した状態に保たれます。通常のピンは硬いため、衝撃や振動が加わると断線や破損が起こりやすくなります。
アプリケーションシナリオ
物理構造、電気的性能、耐久性の違いにより、1mm ポゴ ピンと通常のピンのアプリケーション シナリオも異なります。
家電
スマートフォン、タブレット、スマートウォッチなどの家電製品では、1mm ポゴピンが広く使用されています。たとえば、充電ポートやデータ転送インターフェイスに使用されます。 1mm ポゴピンの小型サイズと高性能特性により、これらのコンパクトなデバイスに最適です。ポゴピン充電ピン信頼性の高い充電接続を提供でき、高速データ転送を処理できるため、デバイスと他の周辺機器間のシームレスな通信が保証されます。通常のピンは、それほど重要ではない、または大型の家庭用電化製品で使用される場合がありますが、最新のデバイスの小型化と高性能の要件にはそれほど適していません。
産業機器
産業機器では、1 mm ポゴ ピンは、テスト フィクスチャ、コネクタ、および信頼性の高い電気接続が必要なその他のアプリケーションで使用されます。ポゴピンの耐久性と耐衝撃性により、過酷な産業環境に適しています。通常のピンは、電気的性能や耐久性の要件がそれほど高くない単純な産業用途で使用される場合があります。
医療機器
医療機器は多くの場合、高品質で信頼性の高い電気接続を必要とします。 1mm ポゴピンは、患者モニターや診断装置などのさまざまな医療機器に使用されています。ポゴピンの低い接触抵抗と高い信頼性により、正確なデータ伝送と安全な操作が保証されます。通常のピンは、電気的性能と無菌性の点で医療機器の厳しい要件を満たしていない可能性があります。
カスタマイズと柔軟性
1mm ポゴピンのサプライヤーとして、高度なカスタマイズを提供できます。お客様の特定の要件に応じて、ポゴピンの長さ、直径、バネ力、メッキを調整できます。この柔軟性により、さまざまな業界やアプリケーションの多様なニーズを満たすことができます。
一方、通常のピンは通常、より標準化されており、カスタマイズ オプションは限られています。顧客が特定の電気的または機械的特性を持つピンを必要とする場合、市販の適切な通常のピンを見つけるのは難しい場合があります。
結論
要約すると、1 mm ポゴ ピンと通常のピンには、物理構造、電気的性能、耐久性、アプリケーション シナリオ、およびカスタマイズにおいて大きな違いがあります。 1 mm ポゴ ピンは、バネ仕掛けの設計により、電気的性能が向上し、耐久性が向上し、カスタマイズの柔軟性が向上します。幅広いアプリケーション、特に高性能で小型のデバイスに適しています。
プロジェクト用の高品質 1 mm ポゴ ピンをお探しの場合は、調達と詳細な議論のために当社にお問い合わせいただくことをお勧めします。当社には、お客様の特定のニーズを満たすための専門的なアドバイスとソリューションを提供できる専門家チームがいます。
参考文献
- 『電気コネクタ ハンドブック』、McGraw - Hill Professional
- 「電子パッケージングの基礎」、IEEE Press
