1mm ポゴピンのサプライヤーとして、私はお客様から製品の技術仕様に関する問い合わせによく遭遇します。最もよくある質問の 1 つは、1 mm ポゴ ピンの弾性率に関するものです。このブログ投稿では、弾性率の概念を詳しく掘り下げ、ポゴ ピンにおけるその重要性を説明し、1mm ポゴ ピンの弾性率に影響を与える要因についていくつかの洞察を提供します。
弾性係数を理解する
ヤング率としても知られる弾性率は、材料の剛性を測定する基本的な機械的特性です。これは、材料の弾性範囲内での応力 (単位面積あたりの力) とひずみ (変形) の関係を表します。簡単に言うと、特定の荷重下で材料がどれだけ伸縮するかを示します。
数学的には、弾性率 (E) は応力 (σ) とひずみ (ε) の比として定義されます。
[ E = \frac{\sigma}{\varepsilon} ]
ここで、応力 (σ) は材料にかかる力をその断面積で割ったもの、ひずみ (ε) は材料の長さの変化を元の長さで割ったものです。
弾性率の単位は通常、パスカル (Pa) またはギガパスカル (GPa) です。弾性率が高いほど材料が硬いことを示し、弾性率が低い材料と比較して特定の荷重下での変形が少ないことを意味します。
ポゴピンの弾性率の重要性
ポゴピンは、スマートフォン、タブレット、ウェアラブル、テストフィクスチャなどの幅広い電子アプリケーションで使用されるバネ式コネクタです。ポゴ ピンの弾性率は、次のような理由から非常に重要です。
1. 接触力
ポゴピンと嵌合面の間の接触力は、信頼性の高い電気接続を確立するために不可欠です。適切な弾性率を備えたポゴ ピンは、複数の嵌合サイクルにわたって一貫した十分な接触力を提供できます。弾性率が低すぎると、ポゴピンが十分な力を発生できず、接続が断続する可能性があります。一方、高すぎると、ポゴピンが硬くなりすぎて、合わせ面やそれ自体に損傷を与える可能性があります。
2. 耐久性
ポゴピンは、耐用期間中に繰り返し圧縮と緩和のサイクルを受けることがよくあります。適切な弾性率を備えたポゴピンは、永久変形することなくこれらのサイクルに耐えることができます。これにより、ポゴ ピンの機械的および電気的特性が長期間にわたって維持され、コネクタの全体的な耐久性が向上します。
3. シグナルインテグリティ
高速電子アプリケーションでは、ポゴピンの機械的特性が信号の完全性に影響を与える可能性があります。安定した弾性率を持つポゴピンは、一貫した接触インピーダンスを維持し、信号損失と干渉を軽減します。
1mm ポゴピンの弾性率に影響を与える要因
1mm ポゴピンの弾性率は、次のようないくつかの要因によって影響されます。
1. 材料構成
ポゴピンの製造に使用される材料は、その弾性率に影響を与える最も重要な要素の 1 つです。ポゴ ピンの一般的な材質には、ベリリウム銅、リン青銅、ステンレス鋼などがあります。各材料には独自の弾性率があります。
- ベリリウム銅の弾性率は比較的高く、通常は約 120 ～ 140 GPa です。優れた導電性、耐食性、機械的特性を備えているため、高性能ポゴピンとして人気があります。
- リン青銅の弾性率は約 110 GPa です。成形性や耐摩耗性に優れていることで知られており、コストが重視される用途によく使用されます。
- ステンレス鋼は弾性率が高く、通常は約 190 ～ 210 GPa です。優れた耐食性と強度を備えていますが、ベリリウム銅やリン青銅に比べて導電率が低い場合があります。
2. 熱処理
熱処理プロセスにより、弾性率を含むポゴピン素材の機械的特性が大幅に変化する可能性があります。たとえば、焼きなましは材料の内部応力を軽減して延性を向上させることができ、一方、硬化は材料の強度と剛性を高めることができます。熱処理パラメータを慎重に制御することで、1mm ポゴピンの弾性率を最適化し、さまざまな用途の特定の要件を満たすことができます。
3. 幾何学的なデザイン
ポゴピンの直径、長さ、スプリングピッチなどの幾何学的なデザインも弾性率に影響を与える可能性があります。一般に、短くて太いポゴピンは、長くて細いポゴピンに比べて弾性率が高くなります。さらに、ポゴピン内のスプリングの設計は、全体の剛性と弾性を決定する上で重要な役割を果たします。
1mm ポゴピンの弾性率の測定
1 mm ポゴピンの弾性率の測定は、サイズが小さいため難しい場合があります。ただし、次のようないくつかのテクニックを使用できます。
1. 引張試験
引張試験では、ポゴピン素材のサンプルに、破断するまで徐々に増加する引張力を加えます。力とそれに対応する変形を測定することにより、応力 - ひずみ曲線をプロットでき、曲線の直線部分の傾きから弾性率を計算できます。
2. 圧縮試験
ポゴピンは実際の用途では主に圧縮力を受けるため、圧縮試験はポゴピンにとってより重要です。圧縮試験では、ポゴピンを 2 つの平面の間で圧縮し、力と変位の関係を測定します。弾性率は、力 - 変位曲線の最初の直線部分から決定できます。
当社の 1mm ポゴピンとその弾性率
当社では、1mm ポゴピンの性能にとって弾性率が重要であることを理解しています。当社では、素材を慎重に選択し、製造プロセスを最適化して、ポゴピンがさまざまな用途に適切な弾性率を備えていることを保証します。
私たちのスプリング式ポゴピン鉛フリー高品質のベリリウム銅またはリン青銅で作られており、剛性と導電性のバランスが優れています。高度な熱処理と精密製造技術により、これらのポゴピンの弾性率を狭い範囲内で制御することができ、一貫した性能と信頼性を確保します。
私たちのスプリング式ヘッダーピン望ましい弾性率を達成するために、特定の幾何学的構造で設計されています。ポゴピン内部の独自のスプリング設計により、安定した接触力を維持しながら、スムーズな圧縮と弛緩のプロセスが可能になります。

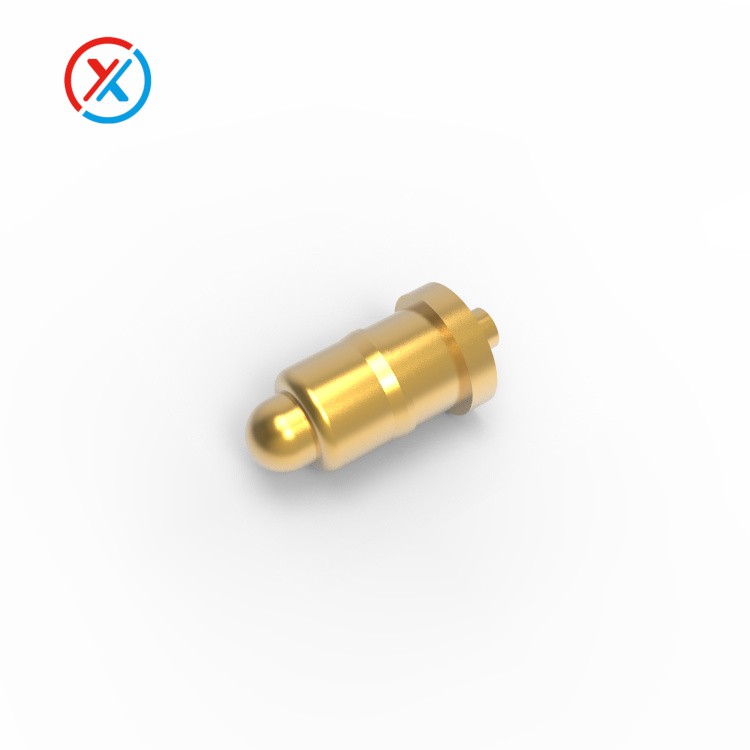

メスタイプのポゴピンが必要なアプリケーションの場合は、ポゴピン メス製品は適切な弾性率を持つように設計されており、男性側との安全かつ信頼性の高い接続が保証されます。
調達・ご相談に関するお問い合わせ
電子アプリケーション用の高品質 1 mm ポゴ ピンが必要な場合は、当社がお手伝いいたします。当社の専門家チームは、ポゴピンの弾性率やその他の特性に関する詳細な技術情報を提供します。お客様の特定の要件に応じてポゴ ピンをカスタマイズすることもできます。
消費者向け電子機器、自動車用電子機器、または試験装置のメーカーを問わず、当社はお客様に最適な Pogo Pin ソリューションを提供します。調達についての話し合いを開始し、当社の信頼できる製品と優れた顧客サービスを活用するには、今すぐお問い合わせください。
参考文献
- Callister、WD、Rethwisch、DG (2011)。材料科学と工学: 入門。ワイリー。
- アシュビー、MF、ジョーンズ、DRH (2005)。エンジニアリングマテリアル 1: 特性、アプリケーション、およびデザインの紹介。バターワース - ハイネマン。
