ポゴピンの高さの公差はどのくらいですか?

ポゴピンのサプライヤーとして、私はこれらの重要なコンポーネントの高さの公差に関する問い合わせによく遭遇します。スプリング式ピンとしても知られるポゴピンは、その信頼性の高い電気接続と機械的柔軟性により、さまざまな電子機器で広く使用されています。ポゴピンの高さの公差を理解することは、ポゴピンが組み込まれているデバイスが適切に機能することを保証するために非常に重要です。

ポゴピンの基本

ポゴピンはプランジャー、スプリング、バレルで構成されています。プランジャーは嵌合面と接触する部品で、スプリングは安定した接続に必要な力を提供し、バレルはこれらのコンポーネントを収容します。これらは、テストフィクスチャ、バッテリコネクタ、スマートカードリーダーなどのアプリケーションで使用されます。

ポゴピンの高さは重要な寸法です。ピンが伸びた状態または自由な状態にあるときのピンの全長として定義されます。高さ公差とは、指定された高さからの許容偏差を指します。たとえば、ポゴピンの高さが 5 mm、公差 ±0.1 mm と指定されている場合、ピンの実際の高さは 4.9 mm ～ 5.1 mm の範囲になります。

高さの許容差に影響を与える要因

製造工程

ポゴピンの製造プロセスは、高さの公差に大きな影響を与えます。高品質のポゴピンを製造するには、通常、精密機械加工技術が使用されます。ただし、高度な製造方法を使用したとしても、固有の制限があります。たとえば、スタンピングおよび成形プロセス中に、材料の厚さ、金型の磨耗、機械設定の変動により、高さの不一致が生じる可能性があります。

材料特性

ポゴピンに使用される素材も高さの許容範囲に影響します。金属が異なれば、熱膨張係数も異なります。ポゴピンが動作中または保管中に温度変化にさらされると、素材が膨張または収縮し、高さに影響を与える可能性があります。さらに、材料の硬度と弾性は、ポゴピン内のスプリングの圧縮特性と伸張特性に影響を与える可能性があり、ひいては全体の高さに影響を与える可能性があります。

組立と品質管理

ポゴピンの組み立てプロセスでは、高さにばらつきが生じる可能性があります。プランジャ、スプリング、バレルを組み付ける際、位置ずれや嵌合不良により規定の高さからずれる場合があります。これらの問題を検出して修正するには、品質管理対策が不可欠です。自動検査システムは、生産プロセス中にポゴピンの高さを測定するためによく使用されます。ただし、これらのシステムには一定レベルの測定の不確実性もあります。

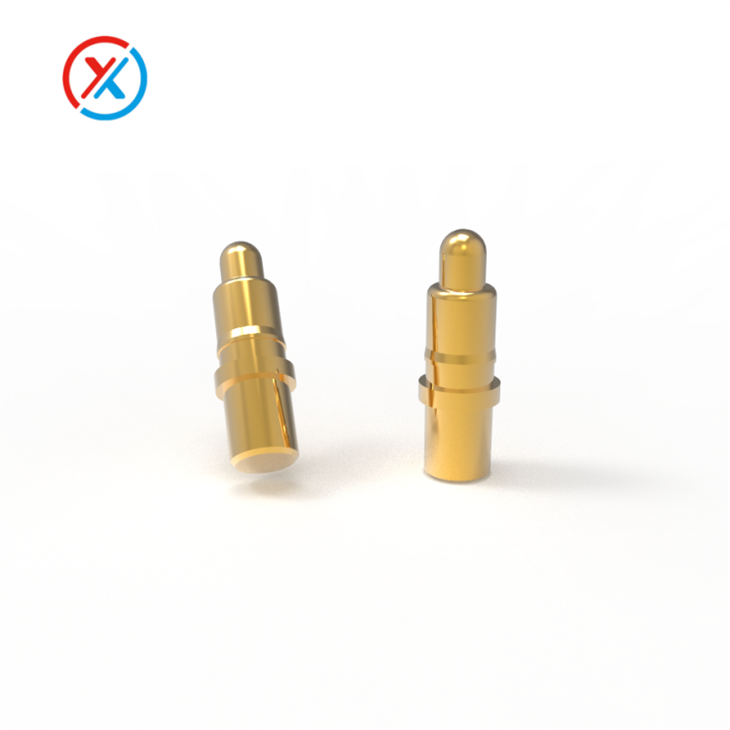

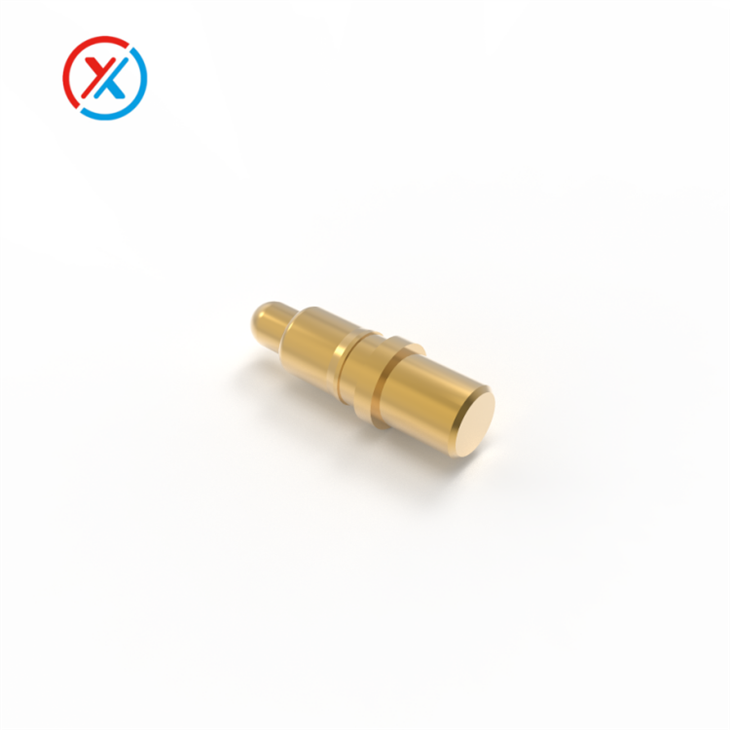

Pogo Contacts 1mm factory Pogo Contacts 1mm high quality

高さの許容差の重要性

電気接続

適切な高さの許容差は、信頼性の高い電気接続を確保するために非常に重要です。マルチピンコネクタでは、1 つまたは複数のポゴピンの高さが他のピンの高さから大きく異なる場合、嵌合面と適切に接触しない可能性があります。これにより、電気接続が断続的になり、抵抗が増加し、信号損失が発生する可能性があります。たとえば、高速データ伝送アプリケーションでは、高さのわずかな偏差でも信号劣化やデータエラーを引き起こす可能性があります。

機械的互換性

高さの公差は、ポゴピンの機械的適合性にも影響します。携帯電話のバッテリーコネクタなど、ポゴピンがぴったりとフィットする環境で使用される用途では、高さが許容範囲外であると、コネクタが適切にフィットしない可能性があります。これによりピンに機械的ストレスがかかり、時間の経過とともにピンが曲がったり破損したりする可能性があります。

一般的な高さ公差仕様

ポゴピンの高さの許容差は、アプリケーションの要件によって異なる場合があります。一般に、標準的な家電製品の用途では、±0.1mm ～ ±0.2mm の高さの公差が一般的に使用されます。航空宇宙や医療機器などの高精度アプリケーションの場合、公差は ±0.05 mm またはそれ以下になる場合があります。

当社では、お客様の多様なニーズにお応えするために、高さ公差仕様の異なるポゴピンを幅広く取り揃えております。たとえば、私たちの鉛フリー - ポゴ - ピン高品質正確な高さ公差を備えた製品が用意されており、鉛フリーの用途でも信頼性の高い性能を保証します。私たちのポゴコンタクト 1mmスペースが限られている用途向けに設計されており、適切なフィット感と機能を確保するために高さの公差が慎重に制御されています。そして私たちの高電流ポゴピン安定した電気接続を維持するために、高さの許容差が厳密に要求される大電流アプリケーションに対応できるように設計されています。

高さの公差を確保する方法

プロのポゴピンサプライヤーとして、当社は高さ公差の精度を確保するために一連の措置を講じてきました。当社では、最先端の製造装置と技術を使用して、高さのばらつきに対する製造プロセスの影響を最小限に抑えています。当社の材料は慎重に選択され、安定性と一貫性を確保するためにテストされています。

組み立て工程では、厳格な品質管理手順を実施しています。各ポゴピンは複数回検査され、高さが指定された許容範囲内にあることを確認します。また、検査結果の精度を維持するため、測定機器の校正を定期的に実施しております。
